Чертежи ОК (Чертежи ограждающих конструкций — это графические документы, которые содержат информацию об устройстве, материалах и размерах ограждающих конструкций здания. Они разрабатываются на основе проекта здания и служат основой для производства и монтажа ограждающих конструкций.

Пример чертежей можно скачать по ссылке


Состав:

  • Лист титульный
  • Лист общих данных
  • Перечень нормативных документов
  • Спецификации
  • Схемы расположения стеновых и кровельных панелей
  • Альбом технический решений

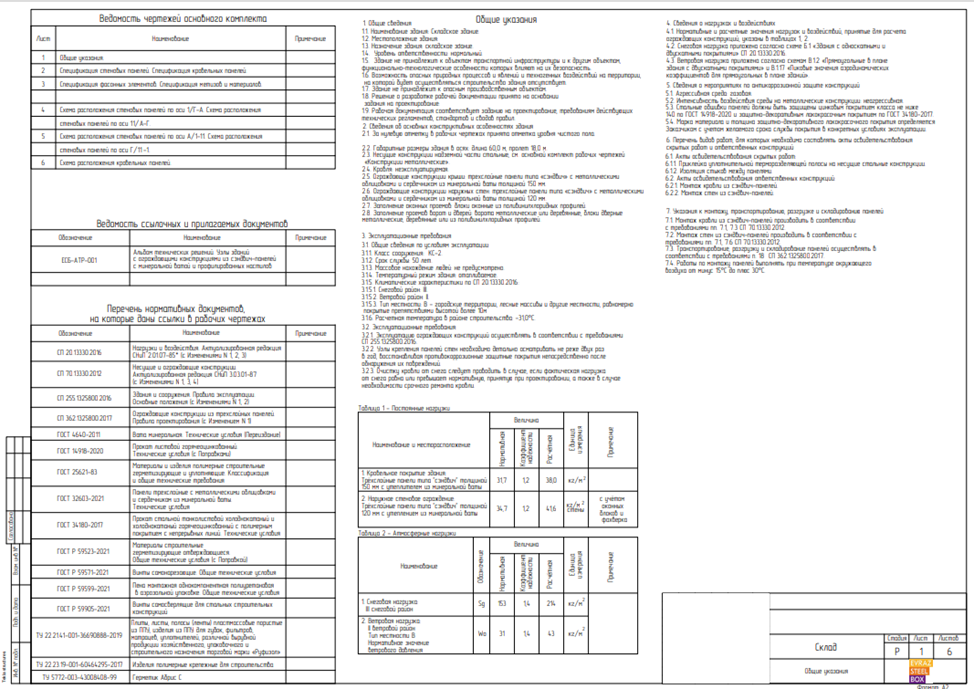

Лист общих данных несет в себе общую информацию об ограждающих конструкциях, которые будут применяться в проекте а также перечень нормативных документов, на которые были сделаны ссылки в рабочих чертежах, соответствующие ГОСТу.

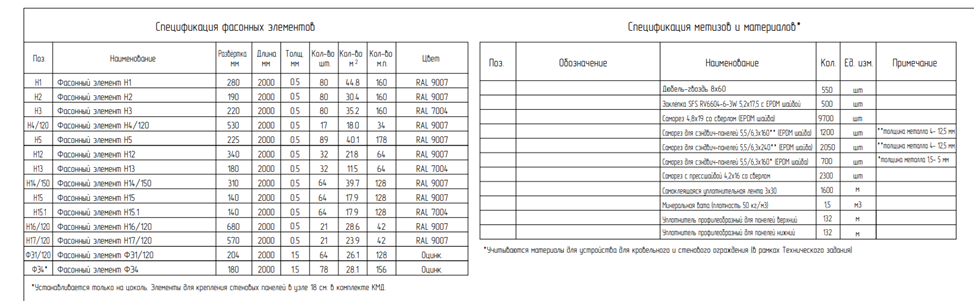

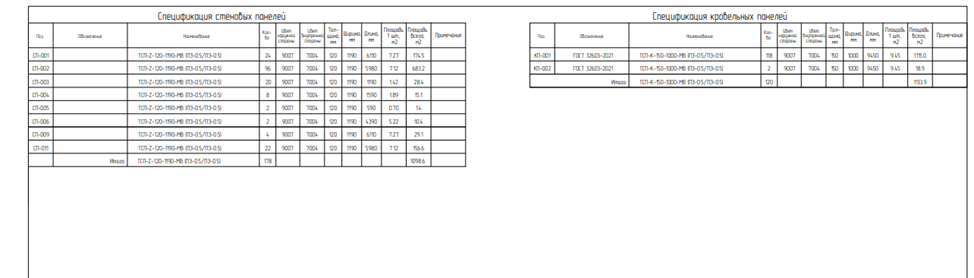

В спецификациях содержатся сведения об ограждающих конструкциях, которые включают в себя: размеры, количество, толщину, цвет и другие параметры

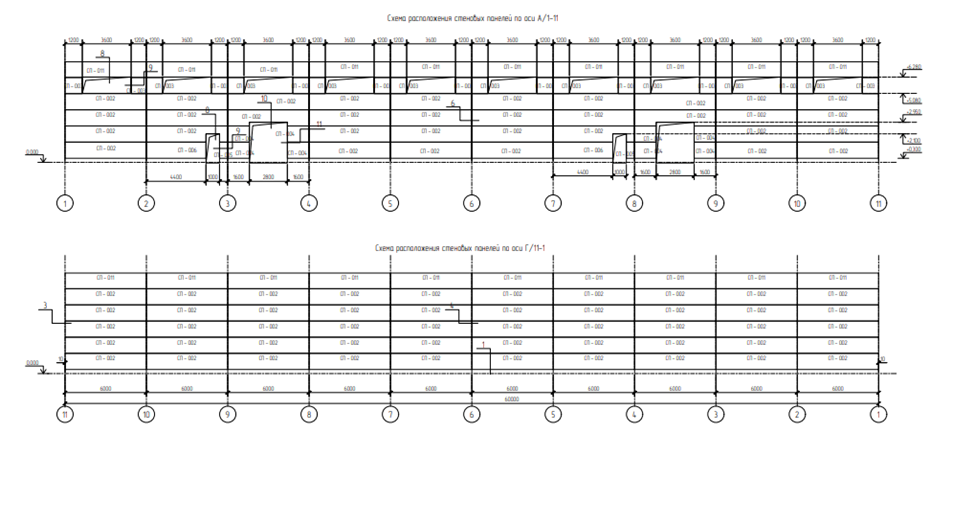

Схемы расположения стеновых и кровельных панелей содержат информацию о том, как должны быть собраны конструкции на месте строительства объекта.

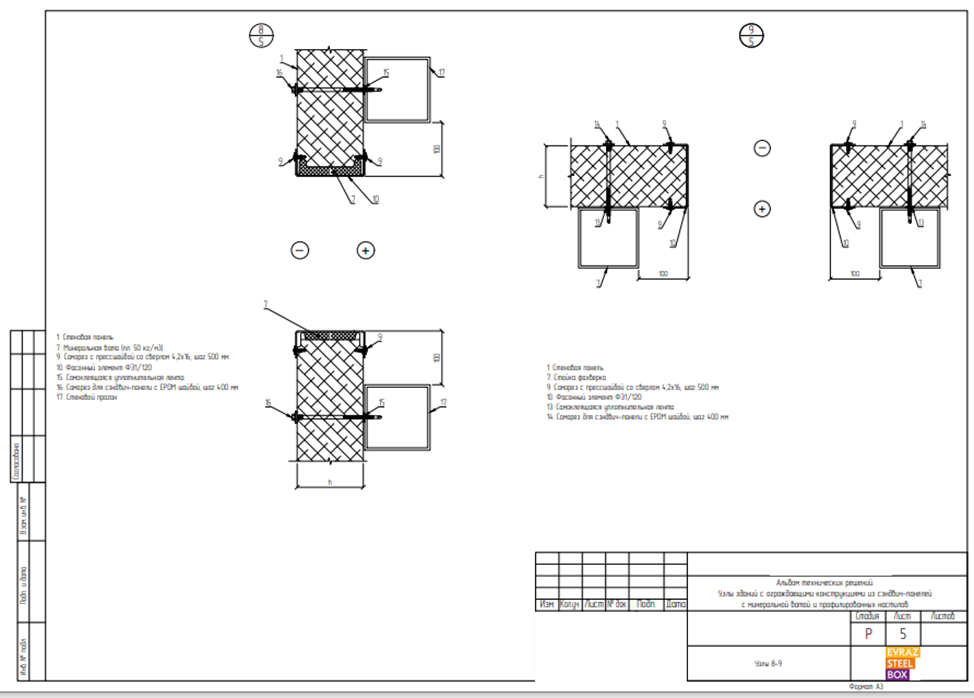

Альбом технический решений описывает узлы зданий с ограждающими конструкциями и расположение стеновых панелей и фасонных элементов.



Создание рабочих чертежей ограждающих конструкций подразумевает, в первую очередь, подготовку чертежей КМ и КМД, так как процесс проектирования начинается с проведения множества исследований, которые впоследствии станут основой для создания чертежей ОК. Разработка чертежей типа КМ является начальной стадией проектирования ограждающих конструкций. В состав документации входят, главным образом, чертежи металлоконструкций и их отдельных элементов.
