Чертежи КМ

Чертежи металлических конструкций представляют собой важную часть строительной документации, обеспечивая графическое и текстовое отображение проектных решений для элементов зданий и сооружений из металла. Они служат основой для понимания принципов выполнения строительных работ, а также координации различных этапов строительства.

Состав чертежей КМ

Такие документы включают детальные планы, фасады, разрезы, некоторые узлы, а также спецификации, в которых описываются требования к материалам и качеству выполнения работ. В состав документации входит несколько разделов.

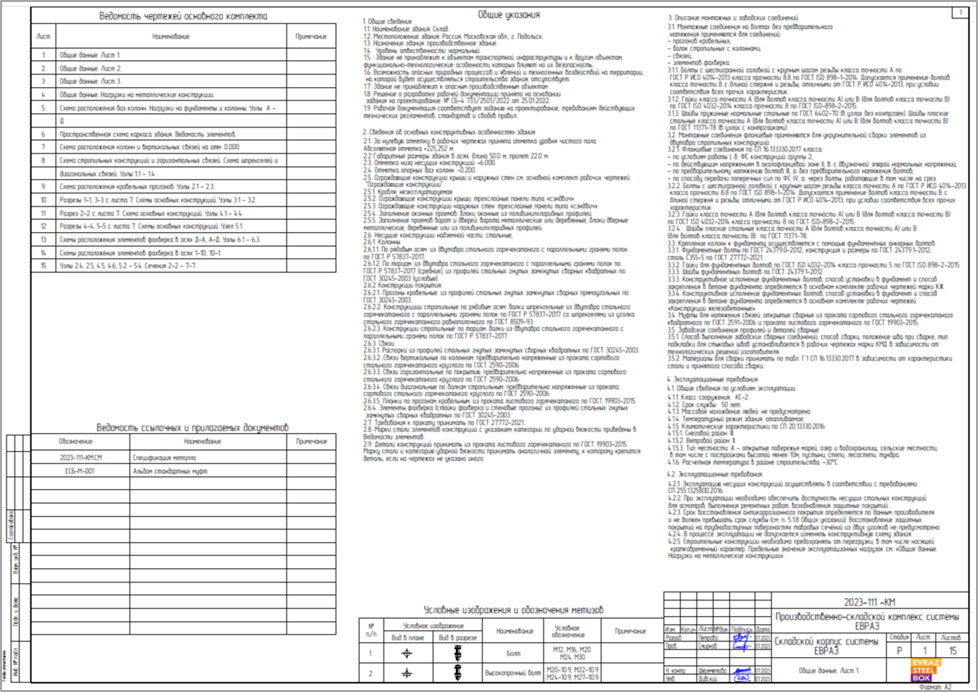

Общие данные – содержат сведения о проекте, климатических условиях региона строительства, конструктивных решениях, используемых материалах, сварных и болтовых соединениях, а также антикоррозионной защите.

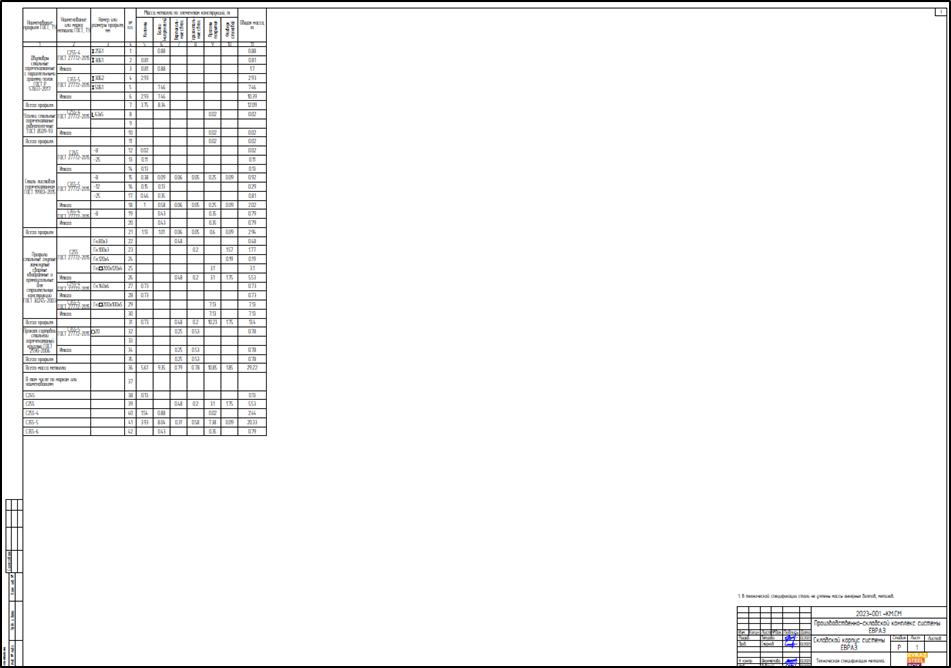

Спецификация металлопроката – перечень стальных профилей с указанием их массы и распределения по конструктивным элементам. Включает информацию о типах стали, марке используемых материалов и их механических характеристиках.

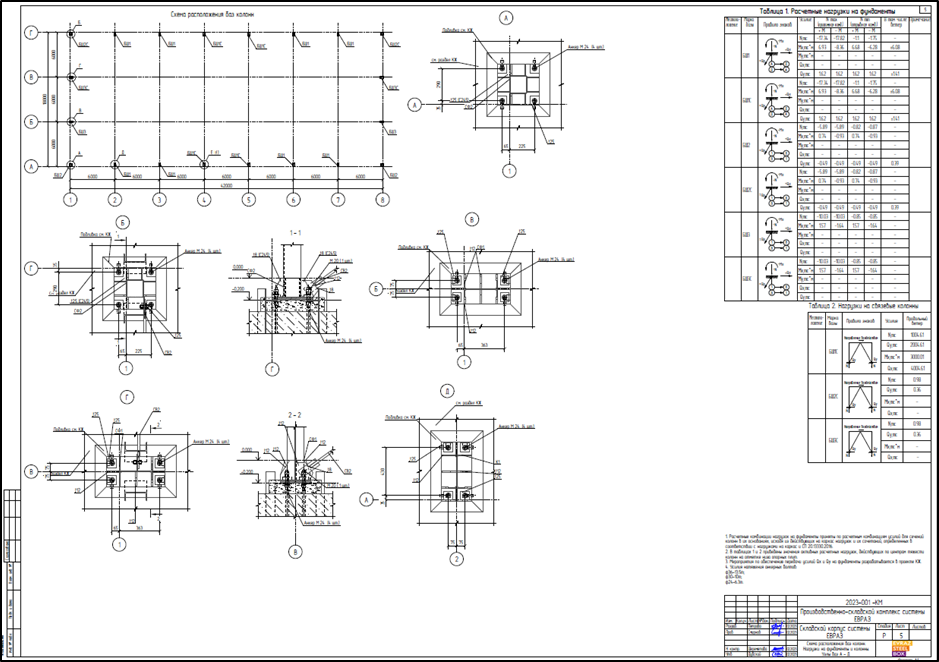

Задание на фундаменты – описание расчетных нагрузок на фундамент и колонны, включая влияние ветровых и снеговых нагрузок. Учитываются также динамические нагрузки от технологического оборудования.

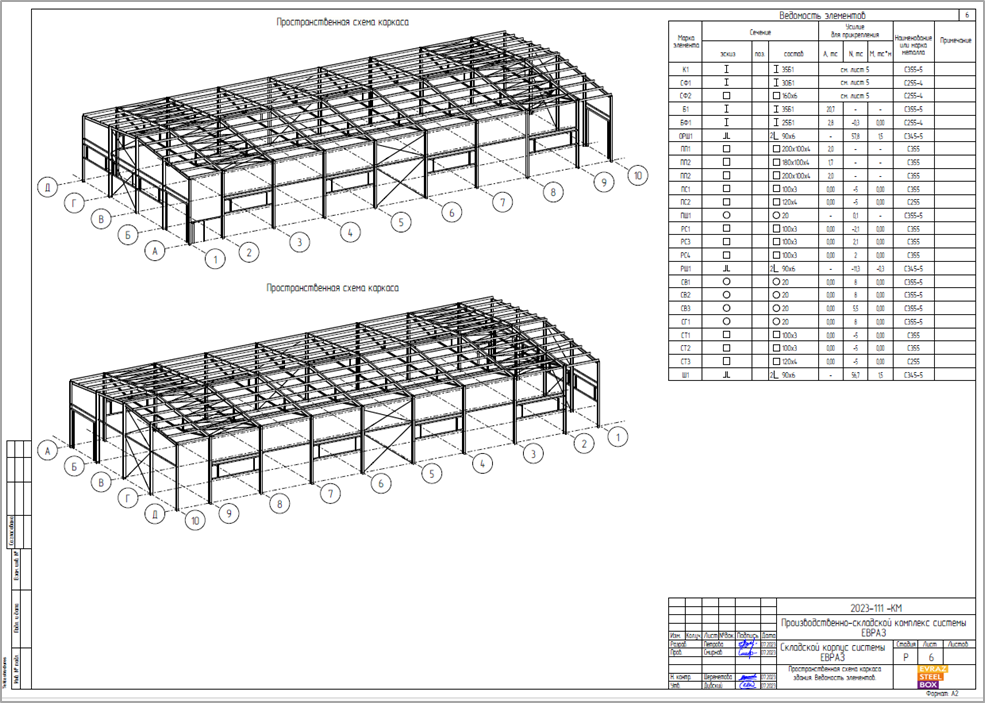

Ведомость элементов и схемы конструкций – марки всех элементов проекта, их сечения, характеристики стали и опорные усилия.

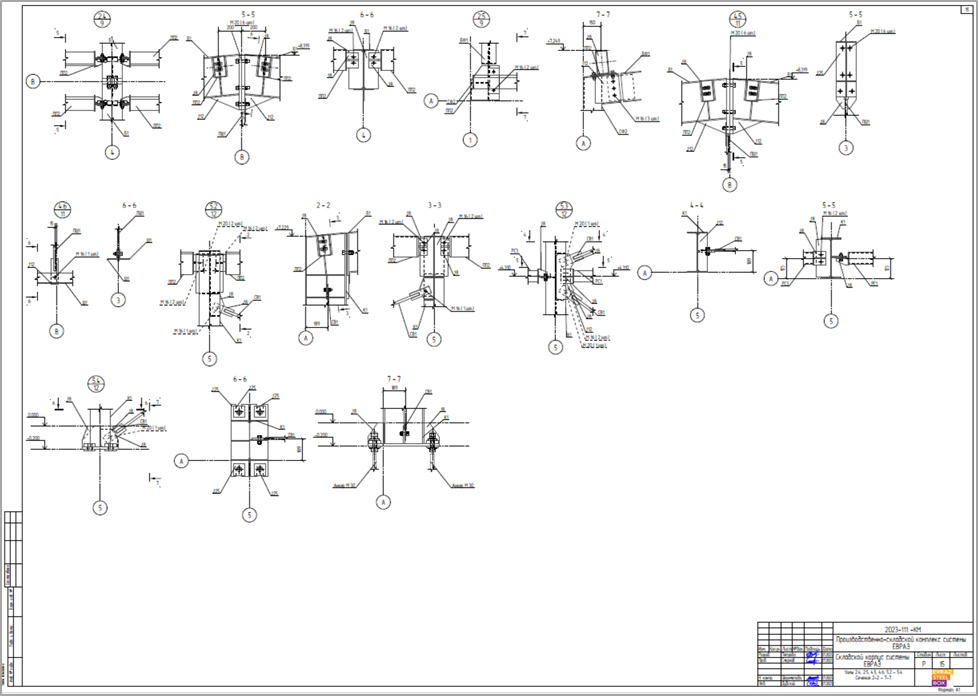

Типовые узлы – чертежи соединений с указанием расчетных нагрузок и привязкой к существующим конструкциям. Определяют способы стыковки элементов, их сварку, крепежные изделия и методы защиты от коррозии.

Пример чертежа КМ

Такой документ включает в себя графическое изображение металлических конструкций, их размеров, соединений и элементов. Он позволяет точно определить геометрию здания и использовать чертежи для изготовления строения и его монтажа. Чертежи создаются в соответствии с установленными стандартами и могут включать 3D-модели.

Правила выполнения чертежей металлических конструкций

Разработку чертежей КМ выполняют в соответствии с установленными стандартами и нормативами. Основные требования к оформлению включают:

• Соответствие проектной документации и стандартам ГОСТ;
• точность отображения элементов и узлов;
• использование условных обозначений, которые устанавливают нормативные документы;
• четкость и читаемость схем, разрезов и спецификаций;
• обеспечение корректности всех расчетных данных;
• включение информации о методах антикоррозионной защиты и условиях эксплуатации конструкций.

Порядок разработки чертежей КМ

Проектировщики получают исходные данные и ждут утверждения технического задания. После этого они выполняют чертежи, соблюдая правила их оформления. При необходимости проект может проходить несколько стадий согласования, включая предварительные расчеты, утверждение заказчиком и адаптацию к нормативным требованиям.

Для серийных зданий BOX EXPRESS документация КМ и КМД разрабатывается автоматически, что значительно ускоряет процесс реализации всего проекта в целом.

Чертежи металлических конструкций составляют основу для выполнения рабочих чертежей КМД, которые используются при изготовлении и монтаже металлоконструкций. На основе КМ выполняют деталировочные схемы, обеспечивающие точное изготовление каждого элемента. В проекте могут быть предусмотрены рекомендации по монтажу и транспортировке конструкций.

Правила оформления чертежей КМ

Настоящий комплект документов должен соответствовать установленным строительным нормам. В нем должны быть учтены требования ГОСТ к исполнению чертежей металлических конструкций, а также к расчету нагрузок, сварных соединений и покрытий. Кроме того, документация должна учитывать современные технологии проектирования, включая BIM-моделирование.

Стоимость и сроки выполнения чертежей КМ

Проектирование начинается после получения полного комплекта исходных данных, утверждения технического задания и заключения договора. Сроки выполнения документов зависят от сложности объекта, а стоимость определяется объемом работ. В случае проектирования зданий через BOX EXPRESS стоимость документации КМ включена в общий комплект поставки здания.

Чертежи КМ представляют собой основную строительную документацию, устанавливающую порядок выполнения работ, а также содержащую данные о металлических конструкциях, узлах и элементах здания. Они служат основой для дальнейшего проектирования, изготовления и монтажа металлоконструкций, обеспечивая точность и соответствие проектным требованиям. Современные подходы к проектированию позволяют интегрировать КМ в цифровые системы управления строительством, что повышает эффективность работы и снижает риски ошибок.
