Пункт технического осмотра

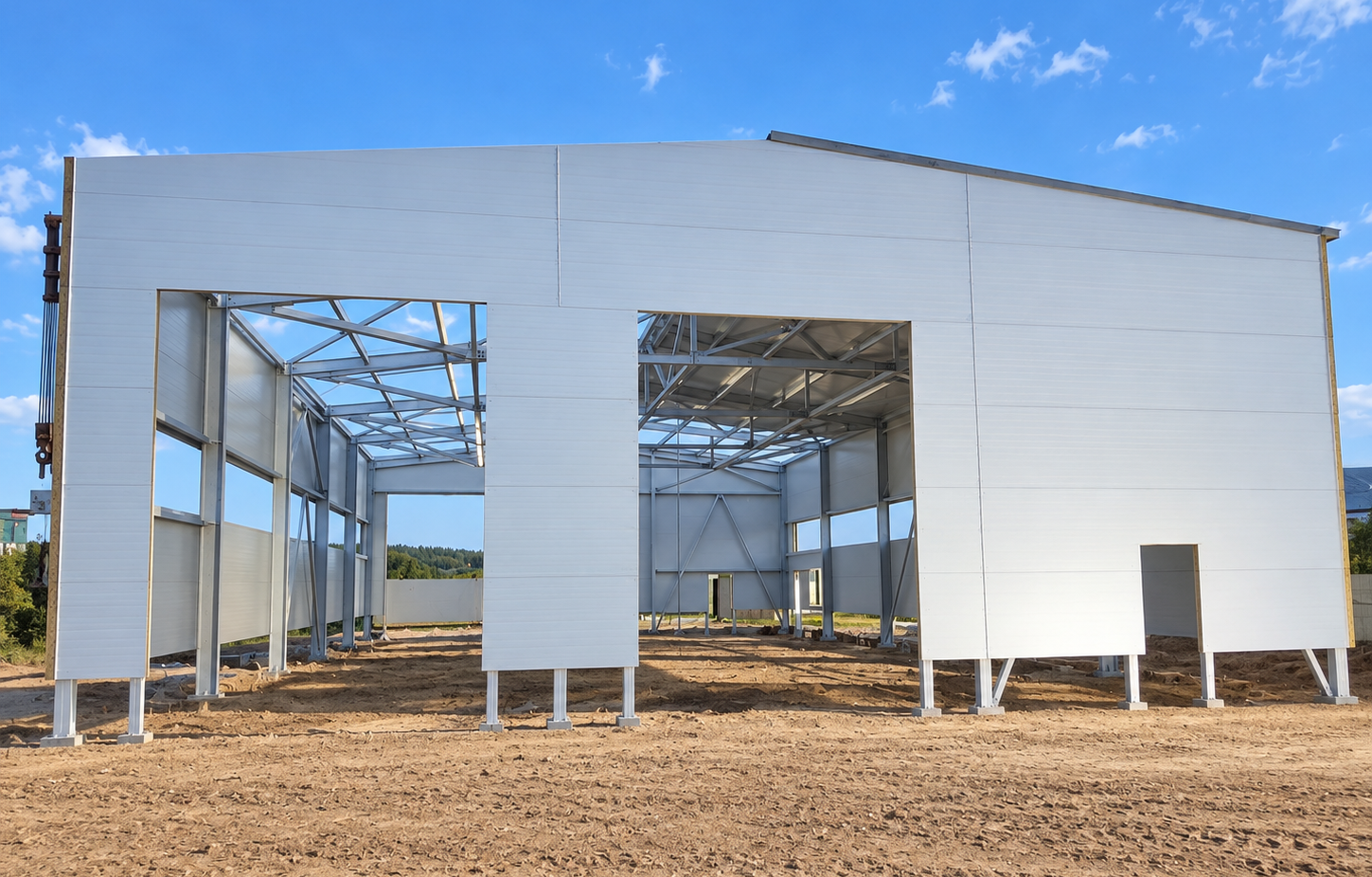

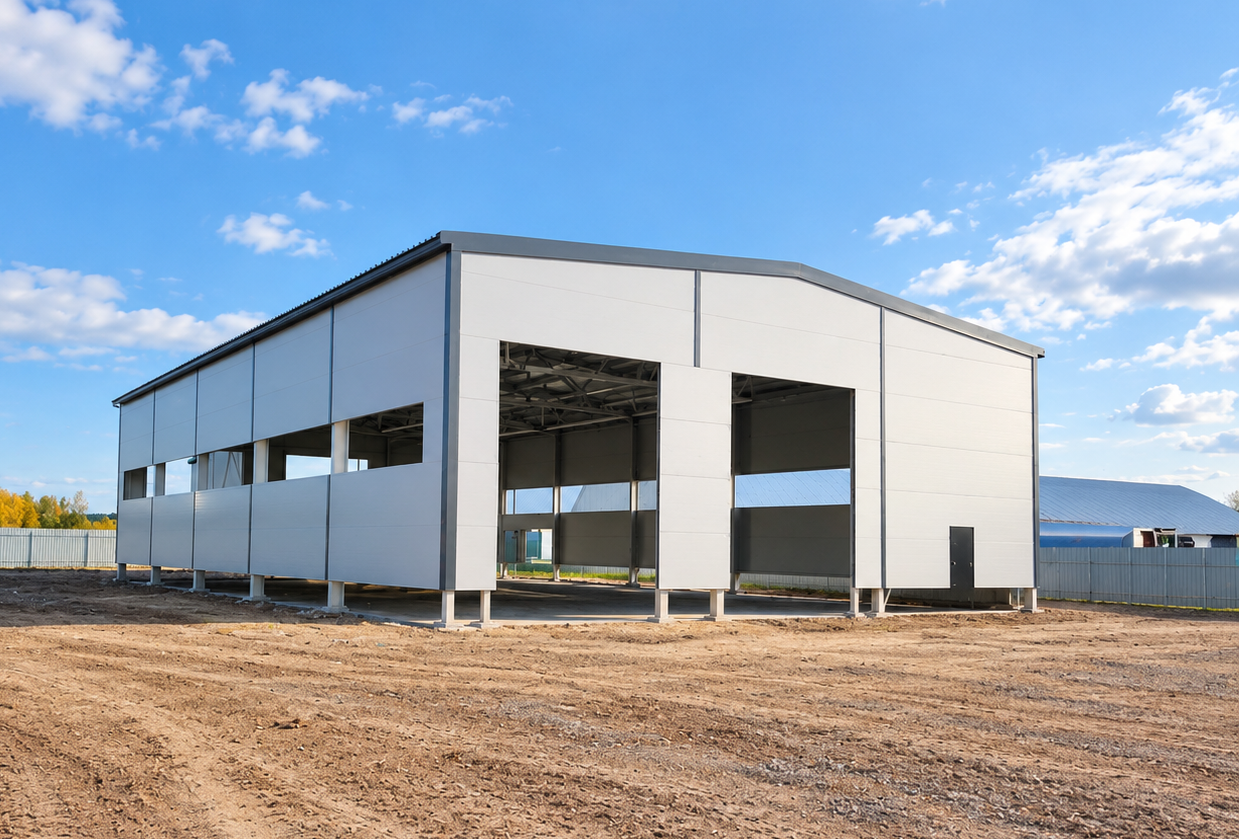

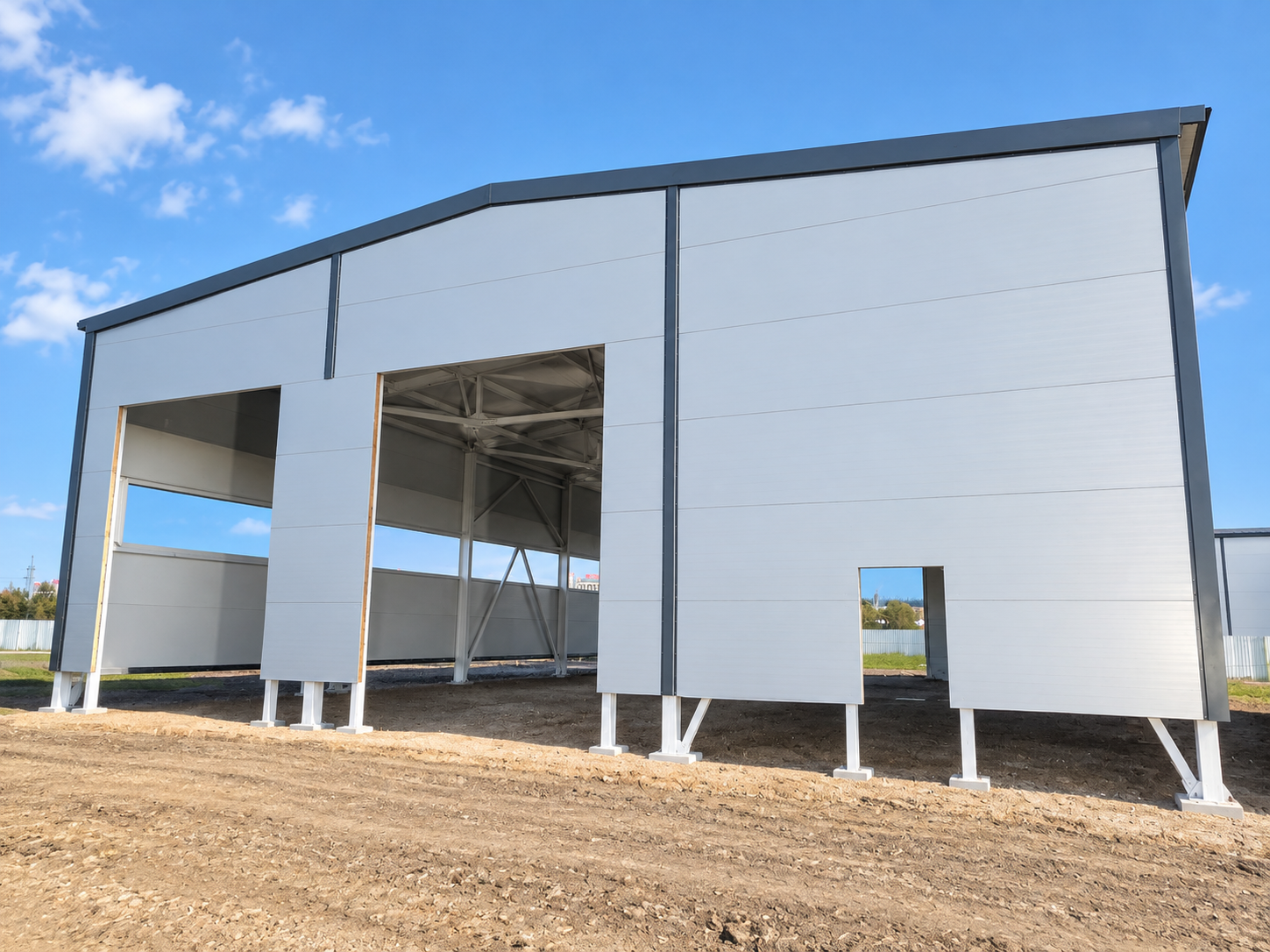

Пункт технического осмотра» размером 18,0 × 30,0 × 6,0 м (ширина × длина × высота). Схема пролётов — один пролёт 18,0 м, шаг колонн 5 × 6,0 м, отметка опирания баз колонн «-0,200».

Кровля — трёхслойные сэндвич-панели с минераловатным утеплителем толщиной 150 мм, ширина панелей 1,0 м, толщина металла обшивок 0,5/0,5 мм (внеш./внут.), покрытие ПЭ/ПЭ. Количество скатов — 2, уклон кровли 10%. Цвет: наружный RAL 9006 (бело-алюминиевый), внутренний RAL 9002 (серо-белый). Фасонные элементы: наружные — RAL 7024 (графитовый серый), внутренние — в цвет панелей.

Стены — трёхслойные сэндвич-панели с минераловатным утеплителем толщиной 100 мм, ширина панелей 1,19 м, толщина металла обшивок 0,5/0,5 мм (внеш./внут.), покрытие ПЭ/ПЭ, раскладка горизонтальная. Цвет: наружный RAL 9006 (бело-алюминиевый), внутренний RAL 9002 (серо-белый). Фасонные элементы: наружные — RAL 7024 (графитовый серый), внутренние — в цвет панелей. Предусмотрены проёмы под ворота — 4 шт. (4,0 × 5,5 м), окна — 3 шт. (два по 28,0 × 1,17 м и одно 1,2 × 1,2 м) и двери — 3 шт. (1,0 × 2,1 м).
