Здание магазина с пристройкой

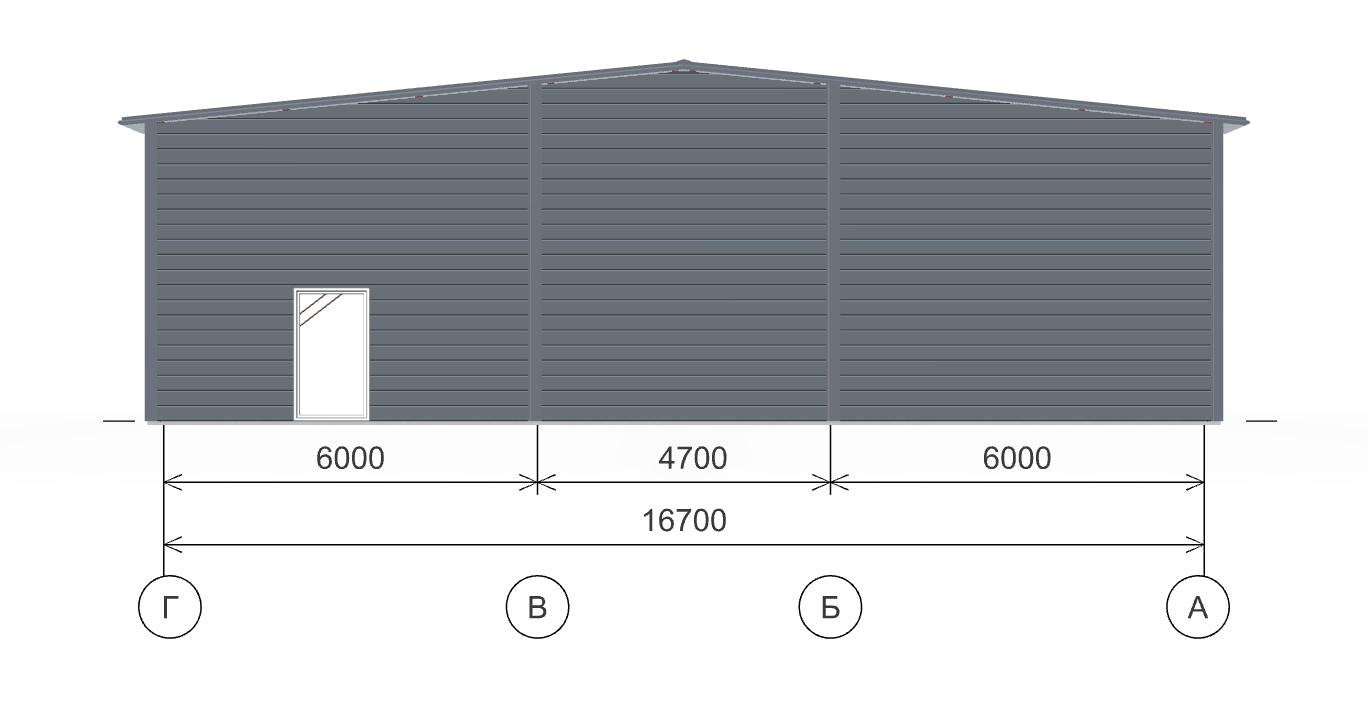

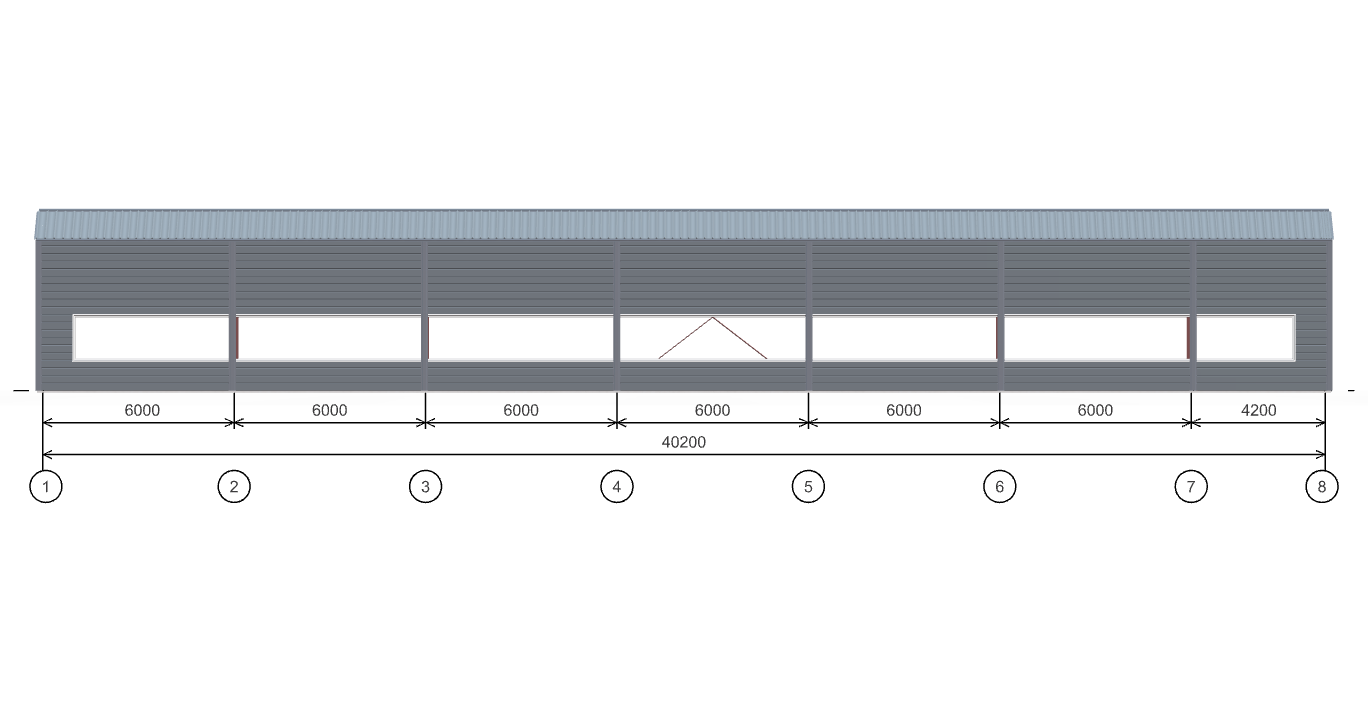

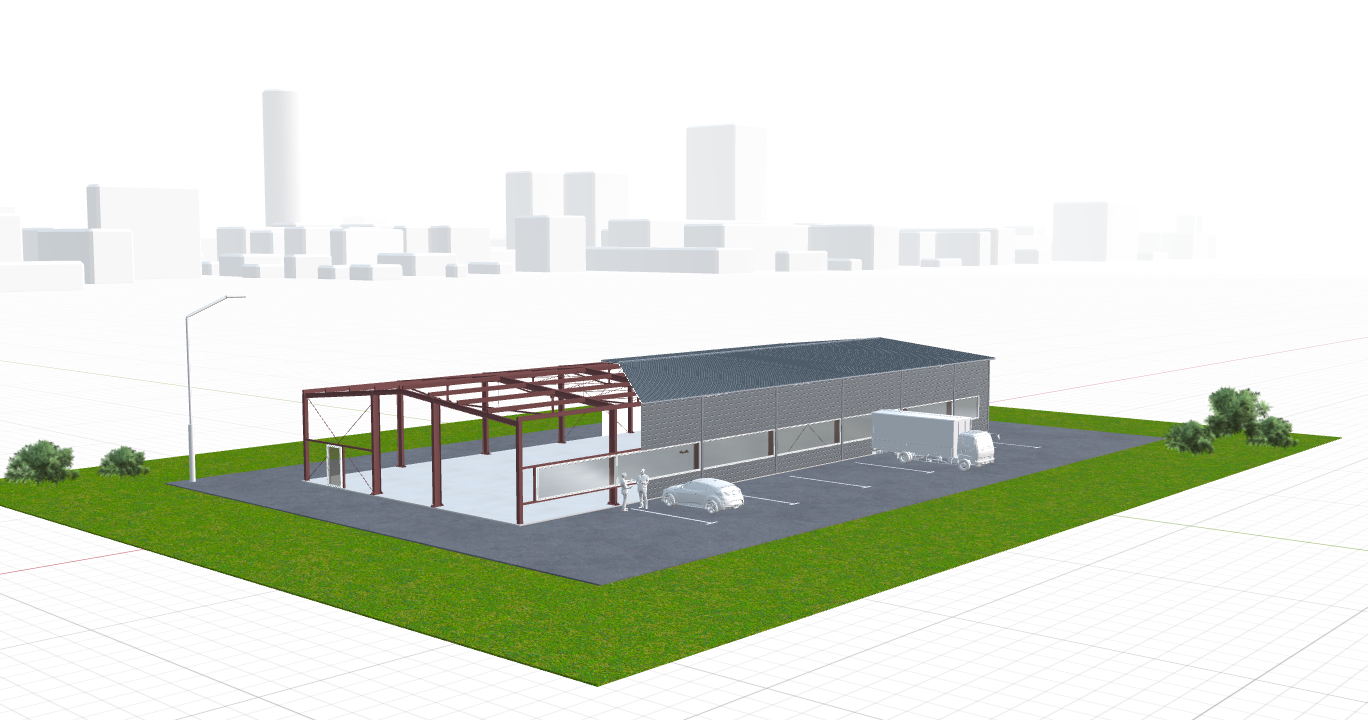

Здание магазина с пристройкой. Основное здание шириной 16,85 м, длиной 40,35 м, высотой 3,6 м, схема пролётов 1 × 16,85 м, основной шаг колонн — 3 × 6,0 м, 4,35 м, 3 × 6,0 м. Пристройка — помещение в осях «Г/7-8» шириной 3,0 м, длиной 6,0 м, высотой 2,4 м, отметка опирания баз колонн «-0,200». Кровля — трёхслойные сэндвич-панели с минераловатным утеплителем толщиной 200 мм, ширина панелей 1,0 м, толщина металла обшивок 0,5/0,5 мм (внеш./внут.), покрытие ПЭ/ПЭ, наружный цвет RAL 7024 (графитовый серый), внутренний RAL 9003 (сигнальный белый), фасонные элементы в цвет панелей. Количество скатов: у здания — два, у помещения в осях Г/7-8 — один (от здания). Уклон кровли 10%. Стены — трёхслойные сэндвич-панели с минераловатным утеплителем, ширина панелей 1,19 м, толщина утеплителя 150 мм, толщина металла обшивок 0,5/0,5 мм (внеш./внут.), покрытие ПЭ/ПЭ, раскладка горизонтальная, наружный цвет RAL 7024 (графитовый серый), внутренний RAL 9003 (сигнальный белый).
